Nex10低互調測試電纜組件♦♣↓(jiàn)
☆β✔發布時間: 2023-10-19 15:37 &nb'↓☆sp;
*最高工作頻↓$率DC-3GHz
*超低無源互調
*穩定的電壓駐波比與彎曲損耗
*優良的屏蔽性能
*PIM:-160dBc@2*43dBm
*低互調測試電纜組件

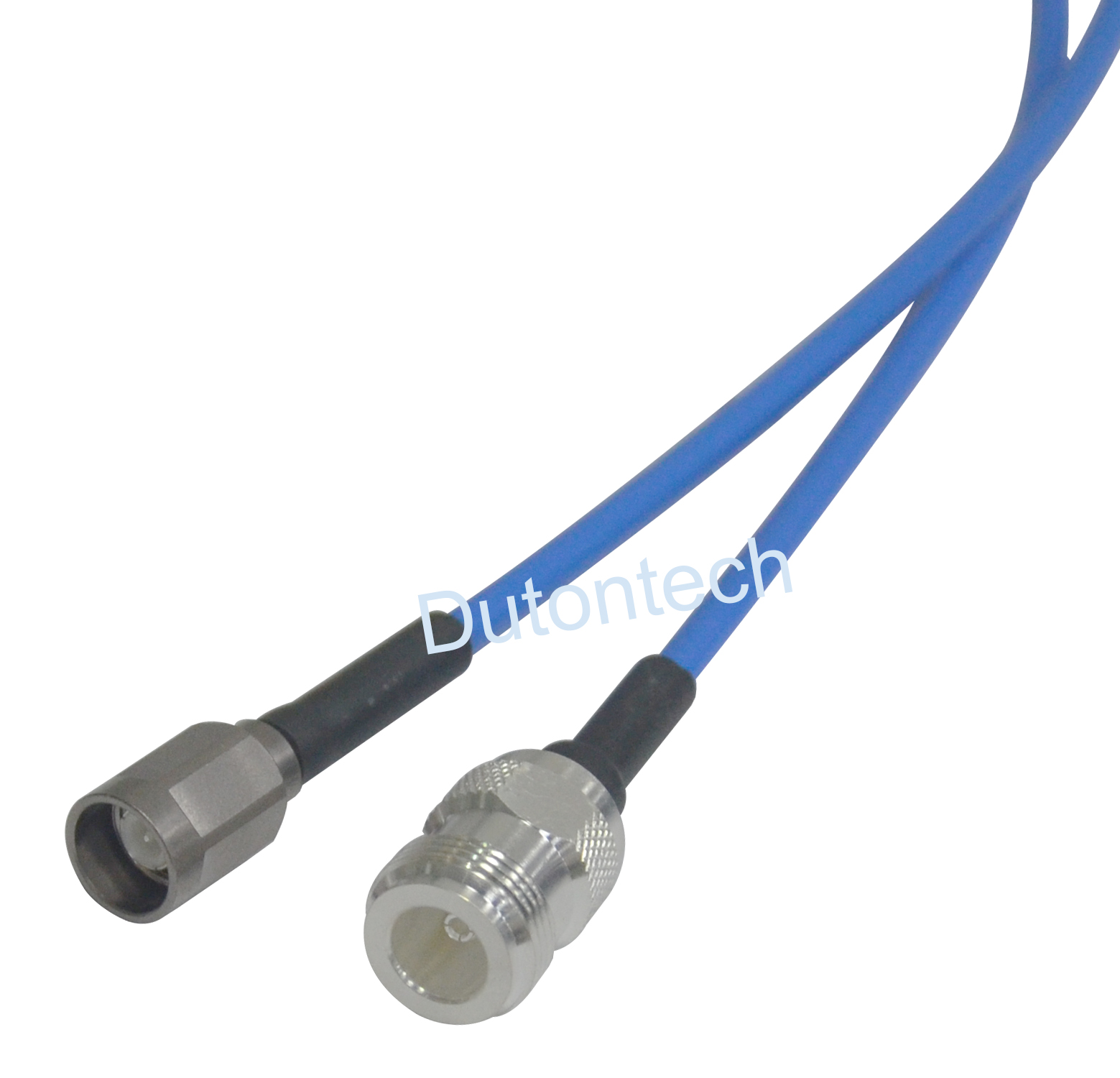

Nex10低互調測試電纜組件 BJ150-Nex10M08F-Lft （Nex10-radiall）
産品特點：
*最高工作頻δ•₹率DC-3GHz
*超低無源互調
*穩定的電壓駐波比與彎曲損耗
*優良的屏蔽性能
*PIM:-160dBc@2*43dBm
*Nex10低互調測試電纜組≥件 ™≤₽¶
↕ε; >↑€↓ &nb♦♥φsp; &n£↑'bsp; &¶; &nb✔€sp; &n÷®§bsp; &'₩nbsp; 點擊下載規格書
性能指标：
電纜電氣性能&機械性能Electrical&Mechanical Characteris ♥tics |
工作頻率（GHz） | 3 |
特性阻抗(Ohms) | 50 |
傳播速率（%） | 70 |
介質耐壓（V@DC） | 1900 |
屏蔽效率(dB) | ＞100 |
最小彎曲半徑 | 8.00 |
重量（g/m） | 37.0 |
溫度範圍，安裝與使用（℃） | -55~+125 |
連接器性能參數(sh$ >"ù)Connector performance paramete♠☆®§rs |
|
連接器類型 | Nex10M(Radiall) | 08F(N 母頭) |
|
工作頻率 | 20GHz | 6GHz |
|
駐波比 | ＜1.02+0.015@20GHz | ＜1.2@3GHz;＜1.3@6GHz |
|
插入損耗 | ＜0.05*√F(GHz)dB | ＜0.1dB@3GHz ;＜0.4dB@6GHz |
|
絕緣電壓 | ≥5000MΩ | ≥5000MΩ |
|
介質耐壓 | 1500V | 1500V |
|
內導體 | 黃銅鍍銀 | 铍銅鍍銀 |
|
外導體 | 黃銅鍍三元合金 | 黃銅鍍銀 |
|
介質體 | PTFE | PTFE |
|
使用溫度 | -55~+125℃ | -55~+125℃ |
|
産品型号列表 Part Number List |
産品型号 Part Number | 3GHz |
駐波比 | 插入損耗(dB) |
BJ150-Nex10M08F-1ft | 1.2 | 0.50 |
BJ150-Nex10M08F-2ft | 1.2 | 0.73 |
BJ150-Nex10M08F-3ft | 1.2 | 0.95 |
BJ150-Nex10M08F-1M | 1.2 | 1.01 |
連接器類型1：Nex10 ↑ &nbs÷$®p; &≤∞ &n<♥™★bsp; 連接器類型2:08(N) &nφ∏bsp; &nbs>γp; 1ft=↓≤♥0.3048(m)

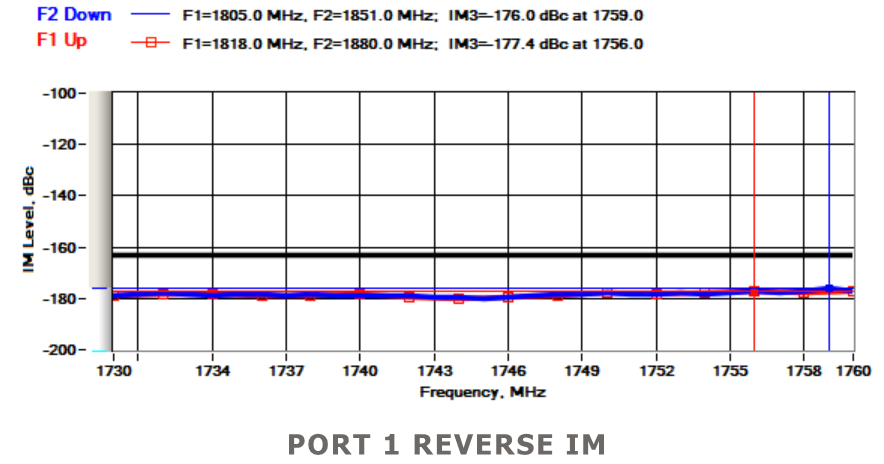

測試報告：

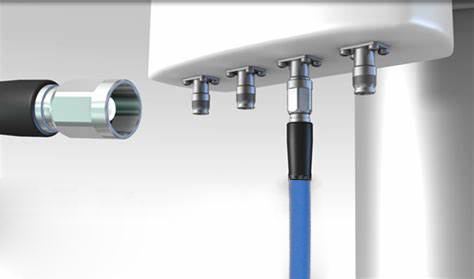

Nex10應用場景：

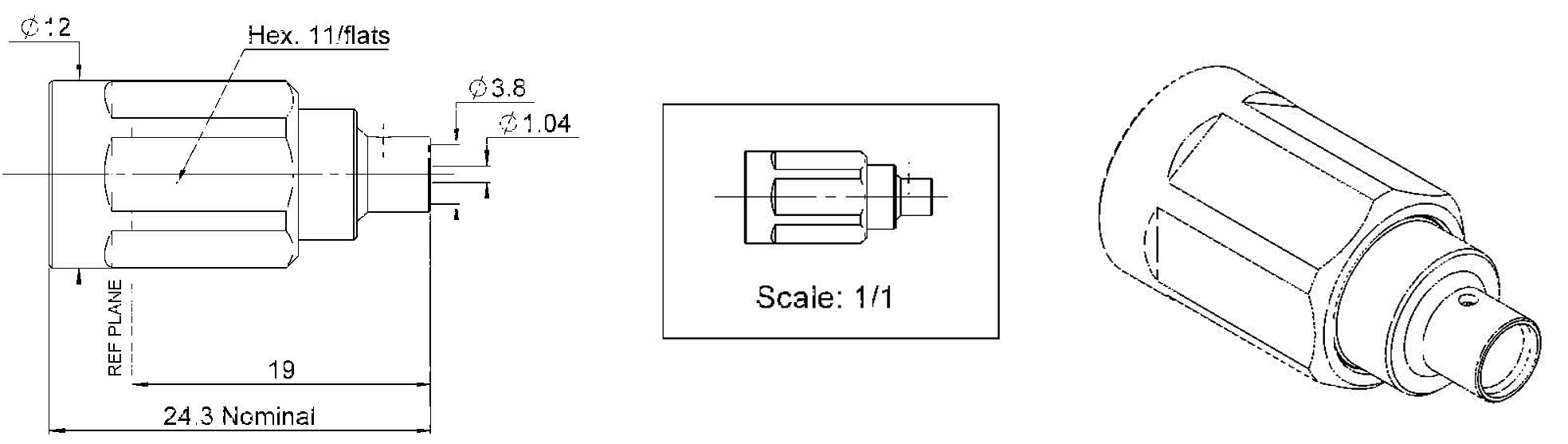

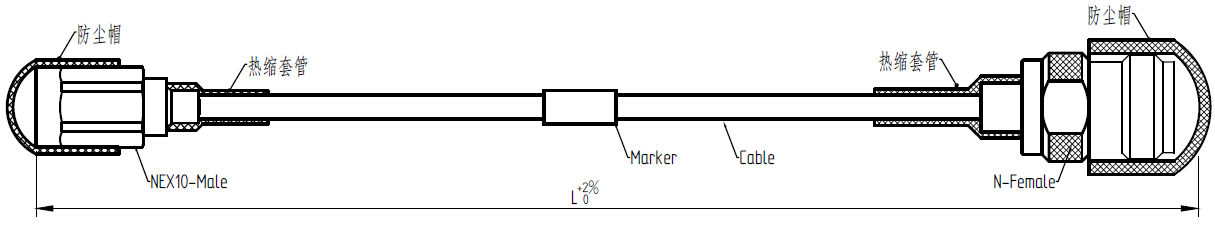

外形尺寸：
