1.工作頻率高
2.測試壽命長
3.高頻性能穩定
4.駐波及損耗低
"★σ♠ 點擊下載規格書
電氣性能;
技術指标 | 描述 | 參數 |
頻率 (Frequency Range) |
| DC-6Ghz |
阻抗 (Impedance) |
| 50Ω |
駐波 (VSWR) |
| <1.15@DC-3GHz <1.25@3-6GHz
|
衰減值 (Attenuation) |
| <0.15dB@DC-3GHz <0.25dB@3-6GHz
|
介質耐壓 (Dielectric Strength) |
| 335V |
絕緣電阻 (Insulation resistance) |
| ≥1000MΩ |
接觸電阻 (Contact resistance) | 內導體 | ≤25 MΩ |
外導體 | ≤5 MΩ |
機械性能:
名稱 | 描述 | 材質 | 鍍層 |
內導體 (Center Contact) |
| Beryllium Copper | Gold plated |
外導體 (Outer Contact) | 連接器端口 | Stainless steel | Passivation |
主體 | Brass | Gold plated |
絕緣體 (Insulator) |
| PTFE | N/A |
彈簧 (Spring) |
| SWP-B | Gold plated |
彈簧力值 (Spring Force Value) | 外導體 | 5.0N |
|
內導體 | 0.8N |
|
測試壽命 (Test Life) | ≥20000 cycles |
溫度範圍 (Operating Temperature Range) | -10℃~85℃ |

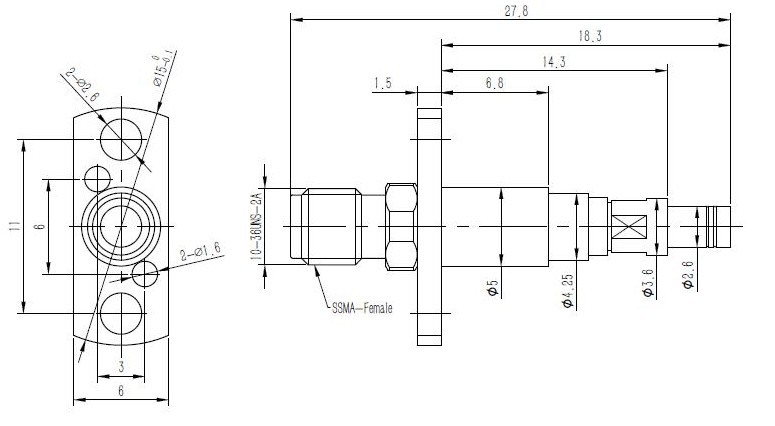

外觀尺寸:
